產品簡介：
1.結構緊湊；
2.功能齊全，能鉆孔，能攻絲，能銑切；
3.有刀庫10把，適用于較復雜零件；
4.采用臺灣寶元系統，臺灣上銀導軌，臺灣刀庫等，設備運行穩定可靠；
5.采用較大尺寸線性導軌H30W型和滾珠絲杠3210型，能滿足較大的切削量。

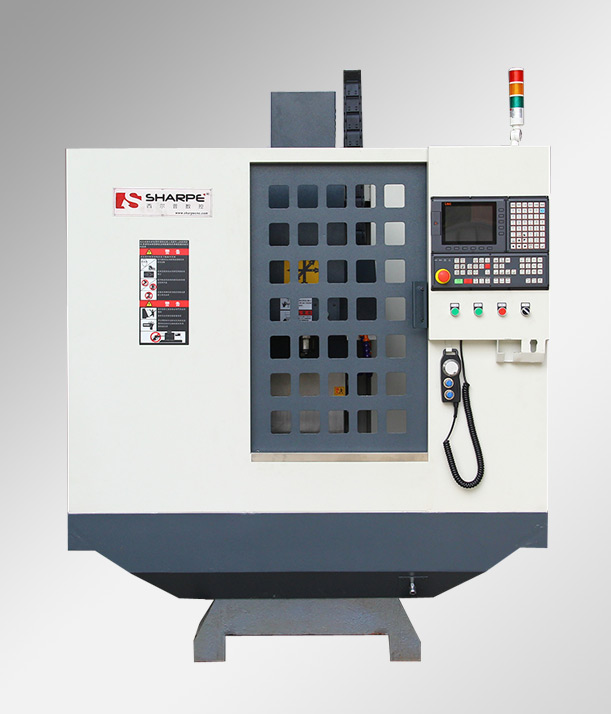

SXK06L小型加工中心是我司針對小型五金零件加工而研發的一款高性價比立式加工中心，公司技術小組持續優化設備的各個細節，實現高速，高精度，高剛性，高效率，高穩定性。機床具有整機結構剛性強、精度穩定、故障率低、可靠性好的優點，是小型產品加工的利器。
該機床采用GB300 高級樹脂砂造型鑄件工藝，機床采用8點位支撐加上密筋蜂窩箱體床身結構設計，有效分散機床重力變形，使底座更穩定。
立柱結構采用A字型大跨度結構設計，經過有限元分析優化，剛性更強，結構更穩定。
滑鞍與工作臺都采用一體式結構設計，電機座，絲杠螺母座和尾部絲桿支撐座都采用一體式鑄造成型，而不是通過分體組裝完成。設計剛性強,避免長時間加工造成的部件松動造成精度后續遞減，提高機床的長期可靠性。
機頭采用肋骨式設計：內部筋條加粗加大，強化結構剛性，大幅提高加工穩定性。
三軸均采用精密高分辨率全伺服電機驅動，大大提高了機床的精性、使產品加工更加高效、更加精密
三軸均采用臺灣上銀高精度直線導軌，耐磨，摩擦系數小，具有較高的定位精度和靈活性，運動平穩的特點；
采用進口NSK全套的軸承座。
控制系統采用成熟的臺灣寶元或臺灣新代系統，系統市占率高，易學易用，易于掌握；
后排屑方式，配合強勁的沖屑裝置，清掃無需停機，方便收集切屑和更換添加切削液；
適用范圍

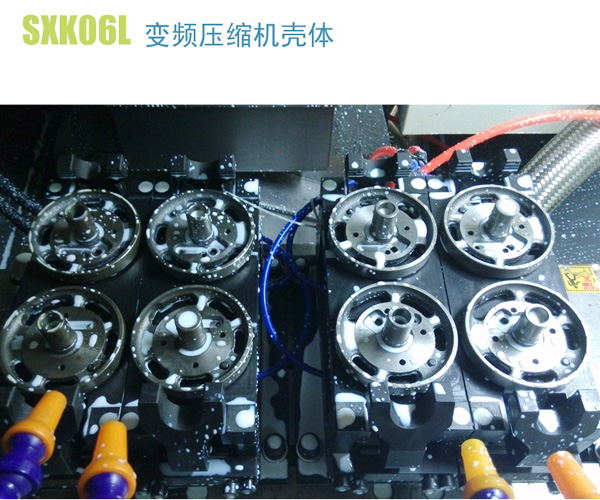

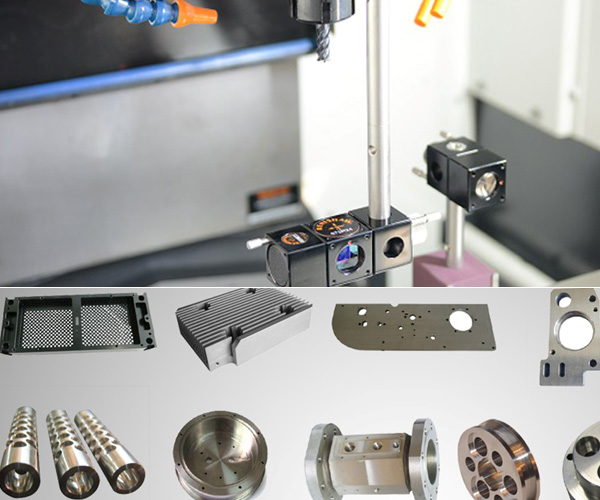

適用于那些要求大批量生產的較為復雜的小型五金零件。一般材料：銅件，鋁件，鋼件，不銹鋼材料。

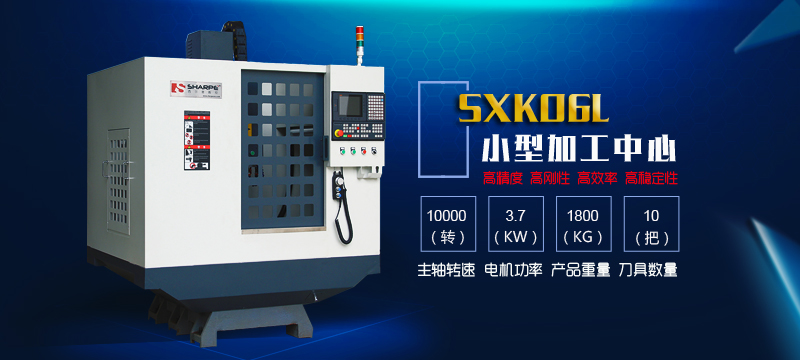

產品特點
1.行程X400mm Y300mm Z450mm
2.主軸10000rpm 主軸電機8000rpm
3.臺灣上銀精密線性導軌H30W型
3.采用3210滾珠絲杠，運行速度20米以上
4.精度高，重復定位精度+-0.005mm
技術參數
| 序號NO. | 項目item | 參數specification | |
| 1 | 工作臺面積 長X寬 | 600X300 | |
| 2 | T型槽 數量-寬-間距 | 3-14-95 | |
| 3 | X軸行程 | 400 | |
| 4 | Y軸行程 | 300 | |
| 5 | Z軸行程 | 450 | |
| 6 | 主軸端面至工作臺 | 560 | |
| 7 | 主軸中心至立柱導軌面 | 355 | |
| 8 | 主軸 spindle taper | 氣動換刀主軸 | BT30(標準配置) |
| 9 | 主軸最高轉速 | 300-8000 rpm | |
| 10 | 主軸伺服電機功率（KW） | 3.7KW | |
| 11 | 進給電機 feed motor（1.2KW伺服） | X 軸扭矩（N.m） | 9.8 |
| 12 | Y 軸扭矩（N.m） | 9.8 | |
| 13 | Z 軸扭矩（N.m） | 9.8 | |
| 14 | 快速移動速度：X/Y/Z(mm/min) | 15000 | |
| 15 | 切削進給速度（mm/min） | 0-10000 | |
| 16 | 絲桿參數X/Y/Z(直徑mm/螺距mm) | X/Y/2508/P3 Z/3210/P3 | |
| 17 | 控制系統 | 寶元數控LNC528M | |
| 18 | 凈重/毛重 | 1.8T | |

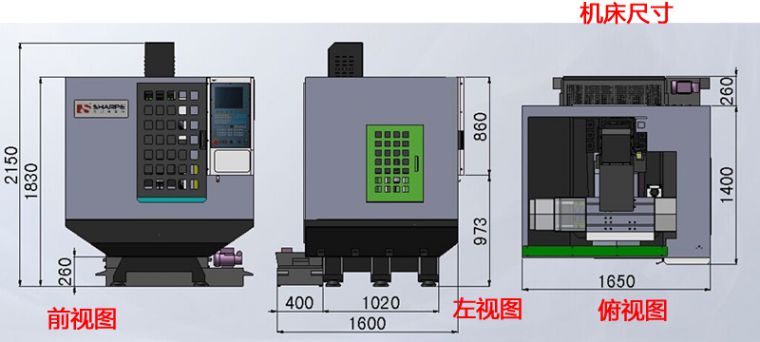

| 19 | 外型尺寸（LXWXH） | 1650mmX1340mmX2130mm | |
配置表
| 序號 | 類別 | 項目 | 名稱 | 型號規格 | ●為標配 |
| 1 | 床身 | 鑄鐵 | H250 | SXK06L | ● |
| 油路 | 自動 | 自動注油 | ● | ||
| 絲桿 | 滾珠絲桿 | P3級磨制滾珠絲桿3210 | ● | ||
| 導軌 | 線性導軌 | 臺灣上銀HGH25 | ● | ||
| 主軸 | 機械主軸 | BT30，10000rpm | ● | ||
| 2 | 電氣 | 進給電機類型 | X,Y伺服 | 伺服電機1.2KW | ● |
| Z軸伺服（剎車） | 伺服剎車電機1.8KW | ● | |||
| 主軸電機 | 伺服主軸 | 3.7kw 8000rpm | ● | ||
| 3 | 系統 | 工業系統 | 臺灣寶元 | LNC528 | ● |
| 4 | 換刀 | 氣動換刀裝置 | 斗笠式 | BT30 10把刀 | ● |
| 5 | 外觀 | 鈑金 | 全防護式 | 米白色+灰黑色 | ● |
| 6 | 潤滑 | 電子注油器 | RGB電動注油器 | 電動注油器 | ● |
| 7 | 照明 | 長條型照明燈 | 日光燈 | ● | |
| 8 | 分度頭 | 100WSV | 100WSV+氣動尾座 | 可選項 | |
| 9 | 配件 | 刀柄 | BT30 | 10個 | ● |
| 嗦嘴 | ER32 | 10個 | ● | ||
| 十字、一字螺絲刀 | 1套 | ● | |||
| 月牙扳手 | 1套 | ● | |||
| 壓板壓規 | 1套 | ● | |||
| 說明書 | 1套 | ● | |||
| 10 | 服務 | 貨運 | 省內(外) | ● | |
| 包裝 | 簡易包裝 | ● | |||
| 保修 | 1年 | ● | |||
| 服務 | 上門 | ● |
